組み込み後を意識したゲート位置の変更

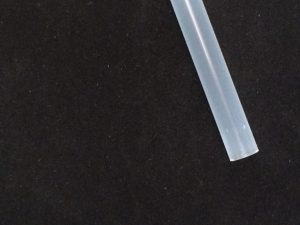

Before (改善前)
プラスチック射出成形品のシリンジの根元側にゲートを配置すると、ゲート痕が目立つ位置に残ってしまいます。ゲート痕が目立ってしまうので、見た目も悪くなります。
After (改善後)
プラスチック成形金型の設計変更により、ゲート位置を変えることで目立たない位置にゲート痕を移動させることで、見た目が悪くなることを避けることができます。シリンジの場合は金属キャップをヘッドの部分に挿入して使用しますので、シリンジのヘッド側にゲート位置を変更することで、金属キャップにゲート痕が隠れるようになります。
この記事を書いた人
-
親和工業の医療用プラスチック成形を支える、社歴20年の現場技術担当です。
私の強みは、流動解析を用いた3D金型設計から、現場での成形オペレーション、高精度な検査、そして梱包出荷に至るまで、射出成形のすべての工程を自ら泥臭く経験してきたことです。
各工程のメリット・デメリットを骨の髄まで理解しているからこそ、開発・設計段階での確実なVA/VE提案や、手戻りのないスムーズな試作・量産化が可能です。
特級技能士の技術力と、クラス10,000のクリーンルーム、最新のPCR品質保証体制を掛け合わせ、世界の医療を支える高品質なプラスチック製品をお届けします。
最新の記事一覧
コストダウン2025年11月20日複数用途に使用可能となる部品製造の設計
コストダウン2025年11月20日嵌め合い部品の調整による組み立て工数の削減
コストダウン2025年11月20日四角型容器のコーナー部の薄肉化によるソリ防止
コストダウン2025年11月20日適切箇所のみへの公差設定によるコストダウン
POINT
医療用プラスチック金型設計の際、製品形状と同時にゲート位置を考慮することで、最終的に完成した製品での外観の良さに大きく影響します。
以下の3点を注意することで、外観もきれいなプラスチック射出成形品を製作することができます。
① その製品に対する、樹脂の流動性を考慮したゲート位置の決定
② 金型のゲート部分の強度や負荷を考慮した設計になっていること
（例えば細いコアピンの付近にゲートを配置してしまうと、成形機の射出工程の都度、金型のコアピンに負荷がかかります。それにより、製品にバリが発生したり、コアピンの寿命を短くしてしまうことがあります。）
③ 最終的に他のプラスチック製品や装置に組み込まれてしまう際、ゲートが見えない位置にすることで、外観が良くなります
