適切箇所のみへの公差設定によるコストダウン
Before (改善前)

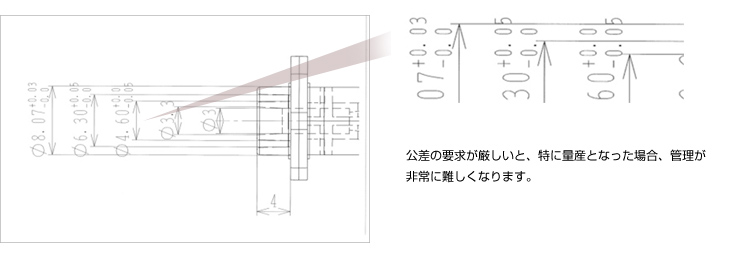

医療用プラスチック製品の設計の際、プラスチック成形品は、室温によっても寸法が変化してしまうため、精密な部品を製作する際には設計段階でこの図面のように公差を厳しく設定することが多く見受けられます。しかし、実際には不要な箇所まで公差を厳しく設定してしまうと、その分、製作コストも増加してしまいます。特に、試作・開発案件の時点で非常に厳しい公差の指示を行うと少しの条件の変化だけで、その製品の評価が大きく変わってしまう上に、量産になったときの管理が非常に難しくなってしまいます。
After (改善後)
医療用プラスチック製品の設計を行う際には、最低限必要な箇所のみ公差を設けておき、切削や３Dプリンター、光造形などにより試作モデルを製作し、公差の最大・最小サンプルを評価・設定することで適切な製品図面や製品仕様を作成することができます。これによって実際にプラスチック製品を量産する際にどの部分にどれだけの公差を設定することが適切なのかを定めることができ、必要以上なコストアップを回避することが可能となります。
この記事を書いた人
-
親和工業の医療用プラスチック成形を支える、社歴20年の現場技術担当です。
私の強みは、流動解析を用いた3D金型設計から、現場での成形オペレーション、高精度な検査、そして梱包出荷に至るまで、射出成形のすべての工程を自ら泥臭く経験してきたことです。
各工程のメリット・デメリットを骨の髄まで理解しているからこそ、開発・設計段階での確実なVA/VE提案や、手戻りのないスムーズな試作・量産化が可能です。
特級技能士の技術力と、クラス10,000のクリーンルーム、最新のPCR品質保証体制を掛け合わせ、世界の医療を支える高品質なプラスチック製品をお届けします。
最新の記事一覧
コストダウン2025年11月20日複数用途に使用可能となる部品製造の設計
コストダウン2025年11月20日嵌め合い部品の調整による組み立て工数の削減
コストダウン2025年11月20日四角型容器のコーナー部の薄肉化によるソリ防止
コストダウン2025年11月20日適切箇所のみへの公差設定によるコストダウン
POINT
試作・開発のプラスチック射出成形品の場合、金型製作図面を参考図面とし、まずはプラスチック製品の要求仕様として最低限必要箇所のみ公差を設け、いくつか試作・開発品を作製します。その中で、プラスチック樹脂の充填度合、公差の最大、最小などのサンプルを作製しておき、評価を行うことで最も適したものを選ぶことができます。このように、初期段階（試作・開発段階）にてサンプル品を実際に作成し、評価をすることで使用用途にあった最適なコストパフォーマンスの高い製品を製作することが可能になります。
